Как работает светодиодный прожектор с датчиком движения

Замена ручного выключателя на датчик движения оптимизирует работу прожектора и существенно сокращает затраты на электроэнергию. Кроме того, неожиданное появление света может отпугнуть потенциальных воров и отбить охоту совершать кражу. Монтаж устройств можно совершить самостоятельно, но перед этим необходимо понять, как работает светодиодный прожектор с датчиком движения, и подобрать подходящую схему их соединения.

Принцип работы сенсорного устройства

Прибор сканирует пространство в рабочей зоне и подает сигнал обо всех перемещениях. Для сбора информации устройство посылает волну и фиксирует данные о ее движении через равные промежутки времени. В случае появления новых предметов в области сканирования или перемещения старых сенсор срабатывает. В зависимости от типа используемого сигнала датчики принято разделять на несколько подтипов, используемых в разных системах охраны. Но для подключения к прожектору чаще всего используют инфракрасные и ультразвуковые модели. При срабатывании прибор выдает сигнал и включает на определенное время прожектор. Если новых перемещений в области сканирования не будет, то свет погаснет через заданное пользователем время.

Схемы соединения датчика с прожектором и другими приборами

В зависимости от параметров прибора и особенностей освещаемой территории выбирают один из нескольких вариантов монтажа. Перед тем как подключить датчик движения к светодиодному прожектору необходимо решить, сколько устройств будет сканировать территорию, в какое время суток и нужно ли вам ручное управление?

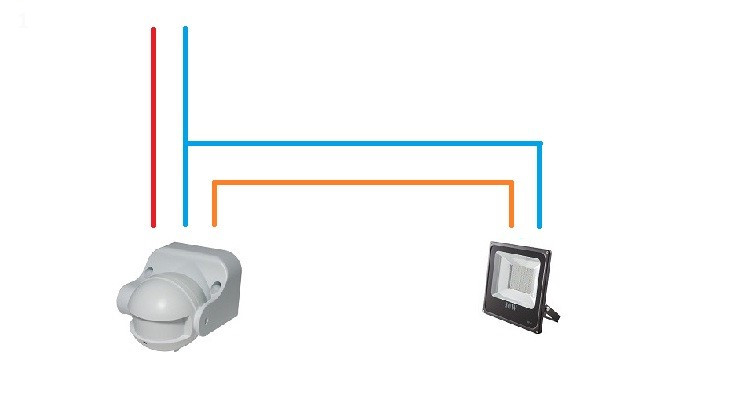

Схема 1

Основная схема

Схема 1 Основная схема.

На сенсор приходит фаза (красный провод), а далее идет к прожектору (оранжевый провод). От источника света идет нейтраль (синий цвет), которая соединяется с нейтралью прибора и подключается к сети.

Если в области сканирования фиксируется движение, то устройство соединяет разорванную фазу и подключает прожектор к сети.

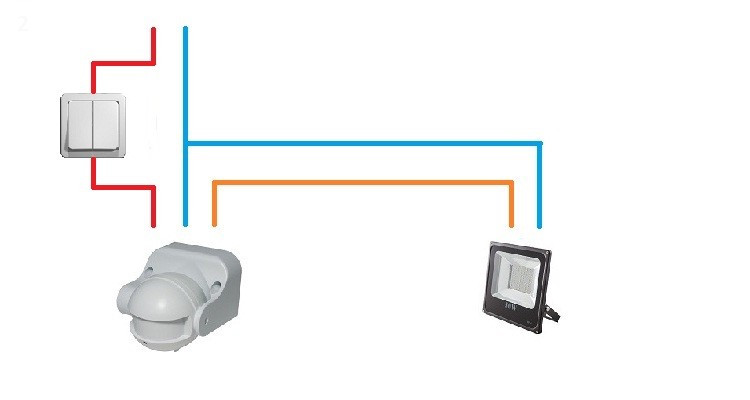

Схема 2

Система с ручным переключателем

Схема 2

Существенное отличие от предыдущей конфигурации – возможность включить или отключить всю систему от электросети. Для этого фазу дополнительно разрывают ручным переключателем, расположенным до сенсора.

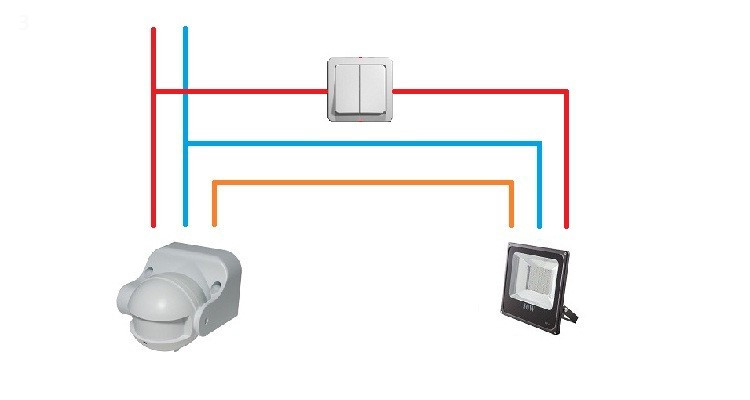

Схема 3

Система с переключателем, который полностью переводит управление в ручной режим

Схема 3

На этой схеме к светильнику подходят две фазы. Одна разорвана сенсором, а другая переключателем. Если вам вдруг понадобится свет, то вы можете подать питание через линию с выключателем в обход сенсора.

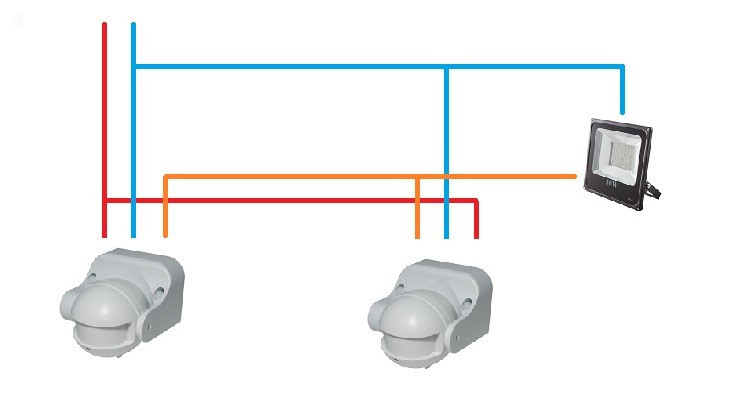

Схема 4

Монтаж светильника с несколькими сенсорами

Схема 4  Монтаж светильника с несколькими сенсорами.

Фаза расходится к каждому сенсору отдельно, а затем от устройств идет к светильнику. В случае получения сигнала одним из сенсоров включается свет. При этом необязательно, чтобы активизировались оба устройства.

Настройка рабочих параметров

При выборе сенсора обратите внимание на его мощность и широту обхвата пространства. Для охраны необходимо выбирать приборы с максимальной мощностью, а для простого освещения двери вполне хватит самой простой модели.

У современного оборудования есть опции настройки чувствительности (SENS), времени работы после получения сигнала (TIME) и даже времени суток (LUX). Подходящую конфигурацию вы сможете подобрать исходя из условий освещаемой местности при помощи специальных регуляторов на корпусе прибора.

Дополнительную информацию о том, как настроить светодиодный прожектор с датчиком движения вы можете получить, проконсультировавшись с нашим специалистом.
